徹底した省エネと
「使いやすさ」を設計

「もったいない」の着想で開発した、クライム独自設計のNCフライス盤です。 小型マシニング、板面加工機をラインアップしており、弊社内で開発設計するすべての部品を自前のフライス盤で制作していますので、 ユーザー視点に立ち「低ランニングコスト」「使いやすさ」「柔軟性」「びびり無し」を徹底的に追求した自動制御工作機です。 社外へも既に多種多様な産業へ供給しています。クライムは、高性能大型NCフライス盤並みのソリューションを独自開発でお届けします。

徹底した省エネと「使いやすさ」を設計

製品仕様

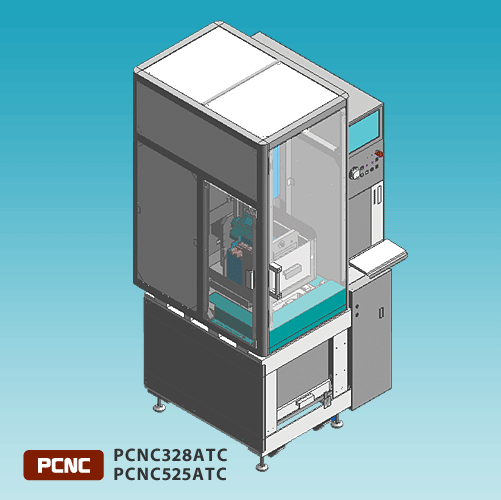

型式 PCNC328ATC/

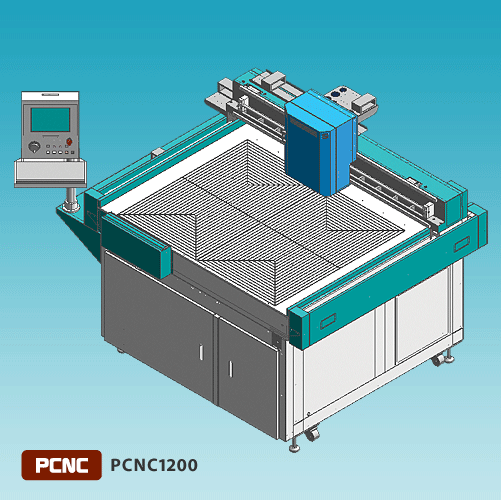

428ATC/528ATC		 PCNC1200
商品名 小型マシニング 板面加工機
特徴
  • 1. 同時３軸標準仕様の縦型NCフライス。
  • 2. ５０ミクロンの穴あけからΦ10のエンドミルまで広範囲の用途。
  • 3. １５本収納ＡＴＣ（特許取得）
  • 4. オプションで、４軸、５軸制御が可能。
  • 5. 非接触画像処理によるツールプリセッターなど、独自発想による柔軟なオプション
  • 1. ５０,０００回転のスピンドル
  • 2. ８本収納クイックＡＴＣ
  • 3. 独自開発、自動削りくず処理機能。
  • 4. ワーク表面から一定深さを維持しながら加工できるＮＣ倣い機能。
  • 5. 非接触画像処理、定点合わせなど、電子の５感を与える独自のオプション機能が独創・柔軟性溢れるソリューションをご提供。
制御軸 3軸／4軸／5軸 3軸
用途 難削材加工削り出し加工エンドミル加工穴あけ加工溝切り加工超微細加工テストピース加工インプラント加工
加工範囲 X軸（左右）　280mm
Y軸（前後）　250mm
Z軸（上下）　145mm
A軸（回転）　360°以上 （A軸使用時、X、Y、Z軸の移動量に制限あり）		 ストローク Ｘ軸 1200mm
Ｙ軸　1000mm
Ｚ軸　 50mm
加工可能素材 アルミ、チタン、SUSなど
送り速度 早送り速度 8000mm/min
荒送り速度 800mm/min
細送り速度 100mm/min
微送り速度 5mm/min
手パハンドル 1、10、100パルス切替

原点復帰速度 10,000mm/min
早送り速度 40,000mm/min（600mm/Sec）
荒送り速度 15,000mm/min
細送り速度 6,000mm/min
微送り速度 20mm/min
手パハンドル 1、10、100パルス切替

送り単位 X軸0.001mm
Y軸0.001mm
Z軸0.001mm
A軸0.001°		 X軸0.001mm
Y軸0.001mm
Z軸0.001mm
加工テーブルサイズ （X,Y）　380mm×340mm
（Ａ）　　70mm×200mm		 （X,Y,Z）　 1,250×1,050
テーブル最大積載重量 10kg
機械サイズ H　1,825mm
W　1,150mm
D　1,010mm		 H　1,964mm(2,055mm)
W　1,010mm(1,130mm)
D　1,000mm(1,200mm)
外形図 C-PCNC840 S-PCNC
ATC仕様 ツールシャンク形式 　　NC5-30-VMCB-60
プルスタッド形式 　　S20R
工具収納本数 　　8本
工具最大径 　　φ10mm
工具最大長 　　80mm
工具交換時間 　　4sec
（自動工具長補正時間 約3sec）		 エアー開放コレット形式 　　ＣＨＰ 3.175
コレット径 　　φ3.175
工具収納本数 　　８本
工具最大径 　　φ10mm
工具最大長 　　40mm
工具交換時間 　　20sec
工具交換開始 　　M06
工具指定 　　T00～06
制御部電源 AC200V KW ＡＣ200Ｖ 　　1.6ＫＷ
制御パソコン 　　ＰＣ/ＡＴ互換機 （ ＰＣＩ バス対応機）
制御ボード 　　ＮＣ ＭＡＴＥ４
スピンドル仕様   モーター 　　中西 ＥＭ４０１ 170W
回転速度 　2000～40000rpm
変速レンジ 　　無段階
スピンドル　　　　　ＮＲ‐５０４０Ｅ ＡＴＣ
