コンベア式
枚葉ワークの連続精密貼合 PAT.P

枚葉ワークをコンベア上で貼合します。 ワークの搬入・搬出が一方向のため、タクトタイムの短縮も実現しました。 独自のワーク吸着機能により、様々な異形ワーク(枠型、特殊幾何模様)の高精度貼合に威力を発揮します。 貼合プロセスでは、独自の圧着ローラーにより、ストレスフリーの均等圧貼合を実現します。

C-ASE282aaコンベア式貼合機の貼合プロセス

特徴

1
コンベア上で枚葉ワークを貼合。
連続での貼合を実現しました。
2
ストレスフリーの均等圧貼合はそのまま。ワークの高機能性を維持したまま正確に貼合します。
3
タクトタイムを短縮し、スループットの高域化を実現しました。
4
連続枚葉貼合でも、貼合位置精度±0.05mmを実現しています。
5
コンベアで、枚葉ワークを搬入・搬出します。

製品仕様

型式 C-SE128aa C-ASE282aa
商品名 コンベア式精密枚葉貼合機
貼合方式 SEAL方式貼合大気圧貼合枚葉貼合コンベア送り式
位置合わせ方式 CCDカメラ搭載
貼合回数 1回貼合 1回貼合
用途 ラミネート加工機能性フィルムフレキシブル基板 タッチパネルカバーガラス機能性フィルムフレキシブル基板
貼合ワークサイズ MAX
厚み 5 mm
幅 120mm
長さ 180mm
MAX
厚み 3 mm
幅 280mm
長さ 200mm
タクトタイム 10秒 15秒/回
貼合位置精度 ±0.1mm ±0.03mm
機械サイズ W 1,110mm
D 1,560mm
H 1,500mm
W 2,000mm
D 1,560mm
H 2,000mm

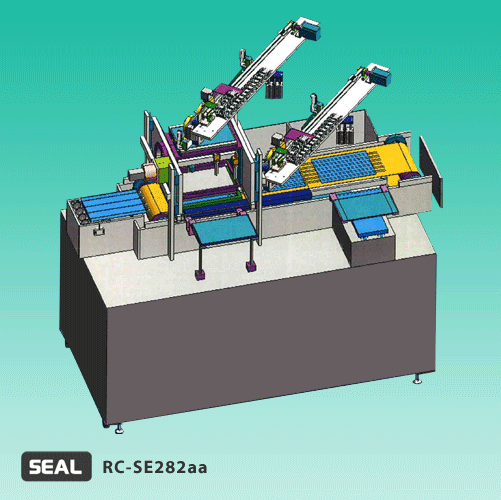

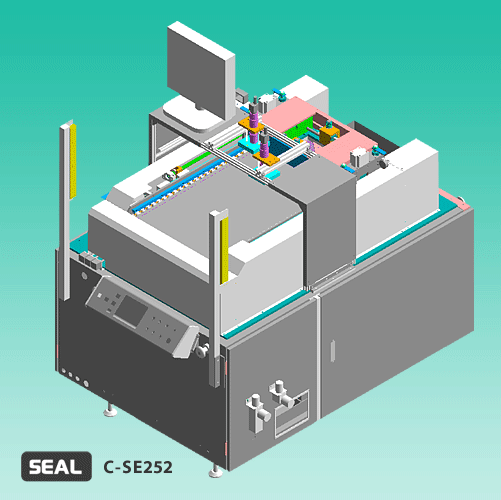

外形図 C-SE128aa RC-SE282aa
機械総重量 約500kg 約1500kg
オプション対応 ● CCDカメラ搭載による自動位置合わせ ● 自動供給、自動搬出
