SEAL方式精密枚葉貼合機の母型である手動式標準機です。 独自のワーク吸着方式により、様々な異形ワーク(枠型、特殊幾何模様)の貼合にも威力を発揮します。 貼合プロセスでは、独自の圧着ローラーにより、ストレスフリーの均等圧貼合を実現します。

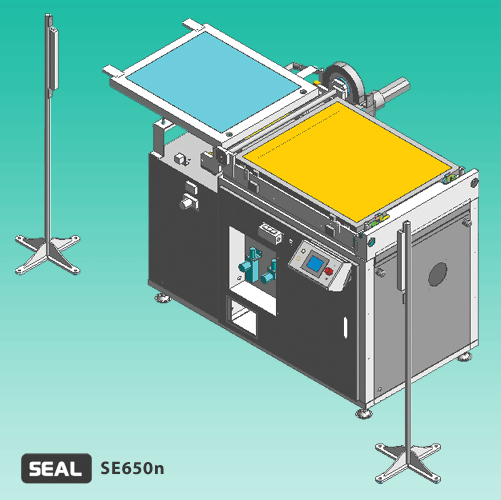

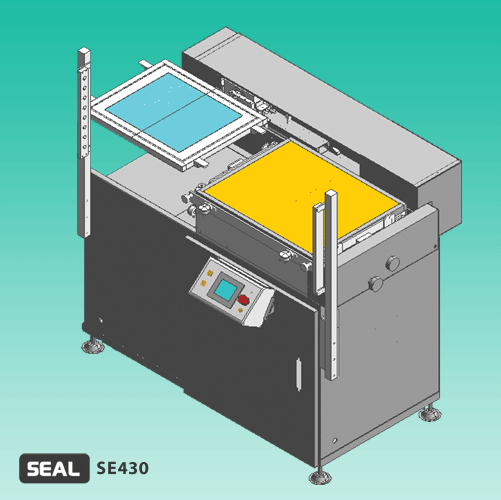

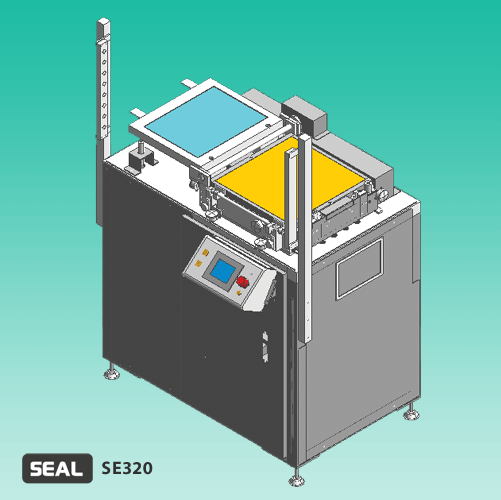

型式 | SE320 | SE430 | SE650n 詳しい仕様を見る |

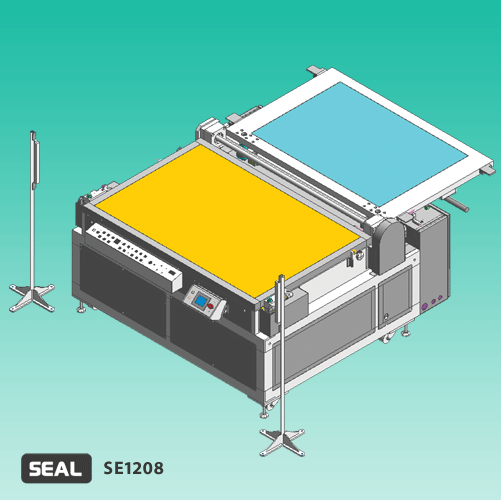

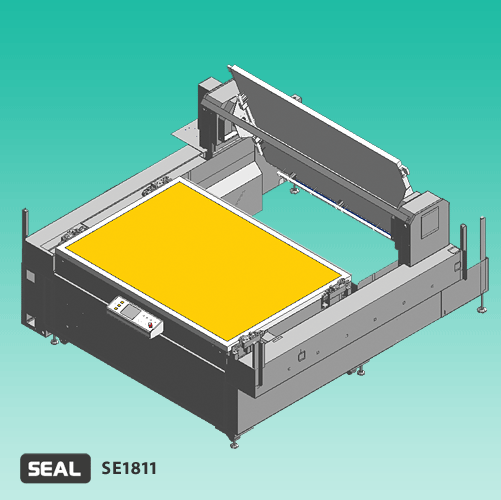

SE1208 | SE1811 |
---|---|---|---|---|---|
商品名 | 小型精密 枚葉貼合機 |
小型精密 枚葉貼合機 |
精密枚葉 貼合機 |
大型精密 枚葉貼合機 |
大型精密 枚葉貼合機 |
貼合方式 | ![]() ![]() ![]() ![]() |
||||
位置合わせ方式 | ![]() |
||||
貼合回数 | ![]() |
||||
用途 | ![]() ![]() ![]() |
||||
貼合ワークサイズ | MAX 厚み 5 mm 幅 230mm 長さ 300mm |
MAX 厚み 3 mm 幅 300mm 長さ 400mm |
MAX 厚み 15 mm 幅 500mm 長さ 600mm |
MAX 厚み 6 mm 幅 800mm 長さ 1,200mm |
MAX 厚み 6 mm 幅 1,100mm 長さ 1,800mm |
タクトタイム | 10秒 | 15秒 | 7秒 | 15秒 | 18秒 |
貼合位置精度 | 手動定点位置合わせ | ||||
機械サイズ | W 890mm D 650mm H 1,300mm |
W 1,168mm D 650mm H 1,300mm |
W 1,810mm D 1,200mm H 1,400mm |
W 1,810mm D 1,840mm H 1,500mm |
W 2,920mm D 3,000mm H 1,310mm |
外形図 | ![]() |
![]() |
![]() |
![]() |
![]() |
機械総重量 | 約125 kg | 約200 kg | 約300 kg | 約980 kg | 約2,000 kg |
オプション対応 | ● CCDカメラ搭載による自動位置合わせ機能 ● 10ミクロンオーダーの位置合わせ精度 |
