CCDカメラ搭載
廉価版SEAL 方式精密貼合機

SEAL方式精密枚葉貼合機の母型である手動式標準機です。
従来のアライメント方法と違い、フレームに500万画素CCDカメラを固定、ワーク全体を捉えアライメントマークもしくはワーク外形で位置合わせ。
独自のワーク吸着方式と新たなCCDカメラ自動位置合わせ機能により、 様々な異形ワーク(枠型、特殊幾何模様)の高精度貼合に威力を発揮します。 貼合プロセスでは、独自の貼合ローラーにより、ストレスフリーの均等圧貼合を実現します。

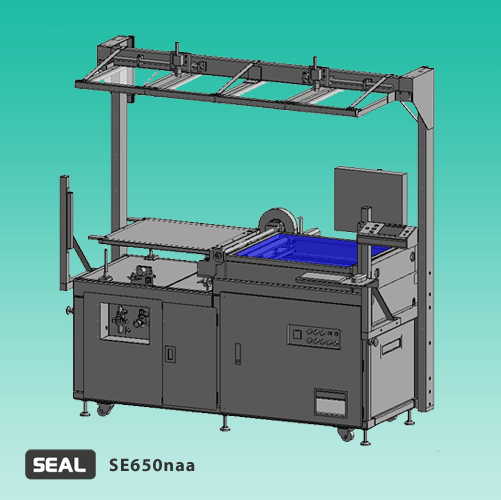

CCDカメラ搭載 SEAL方式精密枚葉貼合機


特徴

1
ストレスフリーの均等圧貼合を実現。ワークの高機能性を維持したまま正確に貼合します。
2
CCDカメラ搭載により自動貼合位置合わせを実現。高精度貼合を叶えました。
3
貼合位置精度±0.15mmを可能に。ワーク素材のロスを極限にまで抑えます。
4
お求め安い低価格を実現したベストセラーシリーズです。
5
画像処理はMAX500×500mmの範囲で対応可能です。

製品仕様

型式 SE650naa
商品名 オートアライメント付半自動枚葉貼合機
貼合方式 SEAL方式貼合大気圧貼合枚葉貼合半自動式
位置合わせ方式 自動位置合わせCCDカメラ搭載
貼合回数 1回貼合
用途 ラミネート加工積層合板タッチパネル光学フィルム
貼合ワークサイズ MAX
厚み 10 mm
幅 500mm
長さ 600mm
タクトタイム 15秒(位置合わせなし)、25秒(位置合わせあり)
貼合位置精度 ±0.15mm
機械サイズ W 1,930mm
D 1,230mm
H 2,000mm
外形図 SE650naa
機械総重量 約400 kg
